Подготовка посадочного места под FAG CPM2513

Опубликовано: 12.08.2026

Даже качественный подшипник не исправит повреждённое посадочное место. Если FAG CPM2513 устанавливают в корпус с выработкой, овальностью или забитым буртом, новый узел может получить неправильную нагрузку с первых часов. Поэтому перед монтажом проверка начинается не с упаковки подшипника, а с поверхности, куда он должен сесть.

Размер и исполнение детали удобно сверять в карточке подшипника FAG CPM2513, но фактическое состояние посадки оценивают непосредственно на разобранном узле.

Очистка до измерения

Старая смазка и налёт способны скрыть риски и задиры. Посадочную поверхность очищают так, чтобы не снять металл и не «улучшить» геометрию наждачным кругом. Особенно внимательно осматривают зоны, где старое кольцо могло проворачиваться.

После очистки ищут полированные участки, задиры, следы коррозии, вмятины от неправильного демонтажа и остатки фиксирующих составов. Любой такой дефект стоит отметить до измерений.

Измерения для позиции 22

Диаметр. Снимают несколько замеров по окружности и по длине посадки.
Овальность. Разница между измерениями под разными углами показывает, не вытянута ли посадка.
Конусность. Сравнивают диаметр ближе к входу и у внутреннего бурта.
Состояние упорной поверхности. Бурт должен быть чистым и не иметь забоин, которые посадят кольцо с перекосом.
Соосность сопряжённых деталей. Если корпус деформирован, локально исправная посадка всё равно не обеспечит нормальную работу.

Одного замера штангенциркулем обычно мало для ответственного узла. Чем точнее требуется посадка, тем важнее использовать подходящий измерительный инструмент и сравнивать результат с документацией.

Следы проворачивания

Если внутреннее или наружное кольцо старого подшипника проворачивалось, поверхность часто становится блестящей, появляются тёмные полосы и мелкая металлическая пыль. В такой ситуации установка нового подшипника без восстановления посадки не решает проблему: кольцо снова начнёт двигаться относительно корпуса или вала.

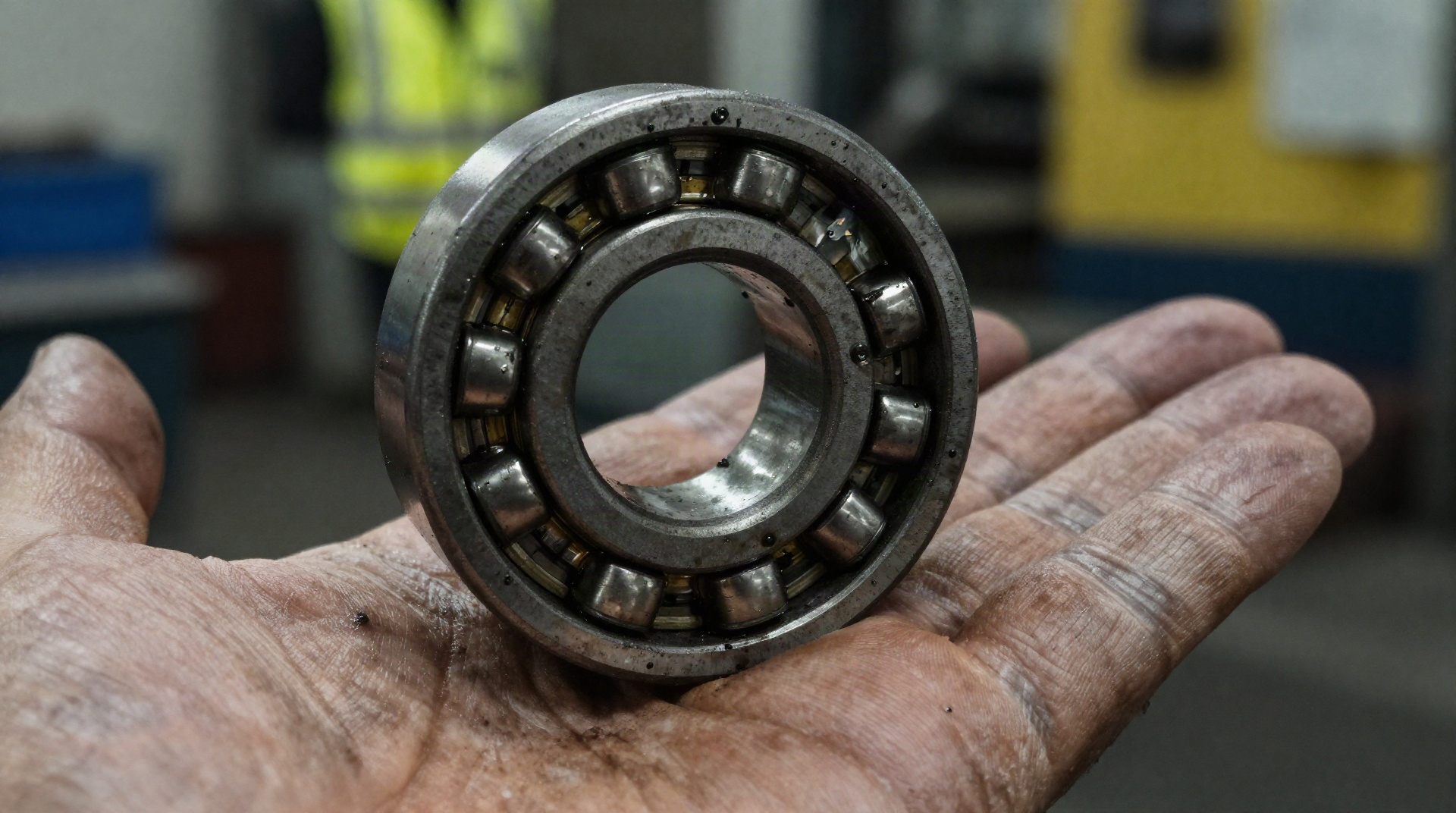

Крупный план подшипника FAG CPM 2513 в маслянистой руке механика, видна сложная внутренняя структура.

Попытка компенсировать заметную выработку только фиксатором соединений тоже не должна заменять оценку геометрии. Состав может быть частью предусмотренной технологии, но не способом спрятать повреждённый металл.

Проверка перед запрессовкой

Подшипник распаковывают непосредственно перед установкой. Сверяют маркировку, состояние уплотнений и отсутствие следов удара. Посадочную поверхность после измерений ещё раз очищают от пыли и измерительных составов.

Усилие при монтаже прикладывают к тому кольцу, которое садится с натягом. Передавать нагрузку через тела качения — прямой путь к повреждению дорожек ещё до запуска машины. Если деталь идёт с необычно большим усилием, процесс останавливают и повторно проверяют размер и перекос.

После сборки

До полной нагрузки узел проворачивают в доступном безопасном режиме и следят за равномерностью вращения. После первых часов работы контролируют температуру и отсутствие нового шума. Такой контроль особенно важен, если посадочное место восстанавливалось.

Когда посадочное место нужно восстанавливать

Если измерения показывают заметную овальность, выработку или повреждение упорной поверхности, решение принимают до распаковки нового подшипника. Способ восстановления зависит от конструкции узла и величины дефекта; универсального варианта «подложить металл» здесь нет.

После ремонта посадку измеряют повторно тем же способом и в тех же точках. Это важно не только для подтверждения размера, но и для контроля того, что восстановление не создало новую конусность или перекос. Новый подшипник ставят только после того, как геометрия узла снова стала предсказуемой.

Не стоит забывать и о чистоте инструмента. Частица абразива на измерительной поверхности способна исказить результат, а грязь, попавшая под кольцо при монтаже, создаст локальную нагрузку. Перед финальной сборкой рабочую зону лучше ещё раз протереть и закрыть от пыли.

Хорошая практика — сохранить результаты измерений вместе с фотографиями посадки. При следующем ремонте будет видно, изменилась ли геометрия корпуса за период эксплуатации или проблема возникла только из-за подшипника.

Монтаж FAG CPM2513 — это не отдельная операция «поставить новый подшипник». Качество результата определяется всей цепочкой: состоянием корпуса, точностью измерений, чистотой и тем, как передавалось монтажное усилие.

Посадочная поверхность должна быть измерена, а не оценена на глаз

После демонтажа подшипника очищают рабочие поверхности и ищут следы проворота, задиры, коррозию и локальные зоны контакта. Если есть сомнение в геометрии, диаметр и форму проверяют подходящим измерительным инструментом. Важен не только средний размер, но и отсутствие заметной овальности или конусности в пределах требований ремонтной документации.

Крупный план тяжелого сферического роликоподшипника в смазанной руке механика, видна структура роликов и клетки.

Что может испортить новую посадку

Оставшийся заусенец, частица грязи под кольцом или повреждённая упорная поверхность создают локальную нагрузку. Поэтому подготовка включает не «полировку до блеска», а восстановление чистой и геометрически корректной базы без самовольного снятия материала.

Если посадка уже ремонтировалась

Напыление, втулка или ремонтный состав должны быть документированы. Перед повторным ремонтом нужно понять, какой метод применялся раньше и сохранил ли он размер. Нельзя автоматически наносить новый слой поверх неизвестного старого восстановления.

Контроль сопряжённой детали

Износ корпуса или вала часто развивается вместе с неисправностью подшипника. Если заменить только подшипник, оставив неправильную посадку, новый узел будет работать в тех же условиях. Поэтому измерение посадочного места — часть подбора, а не отдельная необязательная операция.

База для измерения должна быть чистой и стабильной

Перед измерением удаляют остатки смазки, коррозию и загрязнение настолько, чтобы инструмент опирался на металл, но не шлифуют поверхность без необходимости. Снятие материала ради «красивого вида» может изменить размер посадки и скрыть реальную картину износа.

Сравните несколько сечений

Одного замера недостаточно, если есть подозрение на овальность или конусность. Проверяют несколько направлений и положений, записывая результаты. Метод и допустимые значения должны соответствовать ремонтной документации узла.

Упорные поверхности тоже участвуют в посадке

Подшипник может иметь правильный диаметр посадки и при этом стоять неправильно из-за повреждённого бурта или торца. Поэтому контролируют не только цилиндрическую поверхность, но и те базы, которые задают осевое положение детали.

Даже небольшой недобор размера лучше зафиксировать в измерительном листе, чем скрывать округлением.
