Отопительный котел своими руками

Опубликовано: 03.09.2018

видео Отопительный котел своими руками

Котёл отопления для дома своими руками

В мире существует множество средств для отопления помещений. Все большую и большую популярность в последние годы приобретают автономные системы теплоснабжения, которые позволяют создавать максимально комфортную атмосферу внутри жилища. Эти устройства, благодаря ряду своих положительных качеств, превратились в сильных конкурентов государственной системы центрального отопления. Поэтому неудивительно, что многие останавливают свой выбор именно на котлах. Экономность, надежность и компактность – незаменимые качества для любого устройства. А если ко всему прочему человек решается изготовить отопительный котел своими руками, к плюсам данного оборудования можно добавить еще один – низкая цена (относится это как к производству, так и к монтажу).


Простой котёл отопления своими руками для дома в 100 кв. м. (simple stove)

Перед тем как создавать котел своими руками, необходимо учесть ряд факторов и характеристик, которыми может обладать данное изделие. Это поможет определиться с тем, какая модель больше всего подходит под предъявляемые требования и соответствует ожиданиям. В данной статье речь пойдет о видах котлов, их характеристиках и т.д. Кроме того, описание отдельных моделей будет сопровождаться руководством и основными правилами по их изготовлению. (См. также: Печи отопительные своими руками )

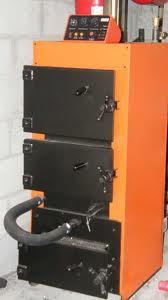

твердотопливный котел своими руками

Базовая классификация

В первую очередь, котлы можно разделить по роду теплоносителя, который в них циркулирует. Бывают паровые и водогрейные автономные средства отопления. Разделение происходит по состоянию, в котором пребывает теплоноситель на выходе из котла – он может быть в виде горячего пара или жидкости с высокой температурой;

Существует две системы работы котлов: одноконтурная и двухконтурная. Первая отапливает исключительно помещение, вторая, помимо прогрева окружения, способна увеличивать температуру проточной воды;

Также котлы разделяют согласно типу выполнения на напольные и настенные. Второй вид, кроме всего прочего, делится на два подвида согласно способу отвода продуктов сгорания. Настенные котлы могут быть атмосферными (отходы выводятся через дымоход) и турбированными (отходы выводятся через стенку, на которой установлено изделие). (См. также: Твердотопливные котлы своими руками )

Котлы делят согласно системе сгорания, которая может быть открытой и закрытой;

И наконец, наиболее главный способ деления котлов – согласно способу питания. Эти изделия могут потреблять топливо: электрической, газовой, жидкотопливной, твердотопливной и комбинированной природы.

Далее речь пойдет о некоторых представителях групп котлов, делимых по типу потребляемого ими топлива.

Электрические котлы

Эта группа техники, как понятно из названия, питается от электричества. Отличительными свойствами таких котлов является их малый вес и компактность. Нельзя забывать про то, что они считаются наиболее безопасными, так как работают без открытого пламени. Благодаря этому, электрические котлы можно установить в любом помещении, при этом они не требуют наличия вытяжки, чего не скажешь, к примеру, про котел Стропува. Кроме всего прочего, электрические модели являются безопасными для окружения, в них отсутствует горелка, которую в других устройствах подобного назначения, необходимо регулярно менять, как, к примеру, в газовых и жидкотопливных котлах. (См. также: Котел на дровах своими руками )

Наиболее яркими представителями данной группы являются индукционные котлы. Работают они по принципу преобразования электроэнергии и обращения ее в электромагнитное поле, которое поступает от первичной обмотки к вторичной и там передает свой запас энергии теплоносителю.

Создать такой отопительный котел своими руками не так уж и сложно. Вот довольно простой рецепт:

Сначала следует подготовить материал, который будет нагреваться в электромагнитном поле. Для этого подойдут отрезки стальной проволоки с прокатом 7 мм. Его нарезаем на кусочки 5 см; (См. также: Установка газовых котлов отопления своими руками: сделаем это вместе )

Индукционный котел будет иметь корпус, выполненный из пластиковой толстостенной трубы с внутренним диаметром чуть менее чем 5 см. На ее дно необходимо поместить сетку, которая выступит в качестве фильтра;

К отопительной сети будущее изделие прикрепляется при помощи переходников. Необходимо таких два. Через один будет поступать охлажденный теплоноситель, а через другой нагретый теплоноситель будет выводиться в отопительную сеть;

Далее, полость трубы максимально заполняется нарезанной проволокой;

После этого, нужно создать индукционную катушку. Для этого пластиковую трубу необходимо обмотать медным эмалированным проводом. 90 витков – будет достаточно; (См. также: Индукционный котел отопления своими руками )

Как и любые автономные средства отопления, индукционные котлы бесполезны, пока они не являются частью системы. Для этого попросту вырезаем отверстия в трубопроводе и с помощью переходников устанавливаем туда индукционный котел;

Готовая индукционная катушка соединяется с высокочастотным инвертором. Все, систему можно заполнять водой.

Твердотопливные котлы

Данная группа отопительных средств известна человечеству очень давно и активно применяется людьми. Главные достоинства твердотопливных котлов – их доступность и простота конструкции. По сравнению с теми же жидкотопливными котлами, твердотопливные в разы экологичней. Кроме того, они совсем не требовательны к «условиям обитания» - главное, чтобы дымоотвод был. Последний момент, возможно, тоже является недостатком, но этот минус меркнет перед возможностью установить такой котел, к примеру, в гараже. С ним вы даже в лютую зиму, сможете заняться ремонтом автомобиля. Уже упомянутая выше простота конструкции данного изделия, позволяет создать такой котел своими руками без проблем. Наиболее подходящим вариантом для обогрева гаража (раз уж за него зашла речь) является котел Стропува. Его конструкция максимально понятная и доступная.

Чтобы изготовить простенький котел Стропува своими руками, понадобится большая бочка, желательно советских времен, так как она наиболее прочная и толстая по сравнению с современными аналогами.

Орудуя зубилом или топором, верхняя часть бочки вырубается;

Далее находим трубу для вывода дыма (диаметром 150 мм), которая впоследствии приваривается к отверстию, которое вырезается специально для нее;

Теперь берем обычную бочку (200 л). Из нее вырезается нижняя крышка, с отверстием для 100 мм трубы в центре;

Находим 100 мм трубу, высота которой чуть больше высоты бочки;

Далее необходимо отрезать четыре куска швеллера, которые после необходимо будет приварить к крышке 200 л бочки. На другую сторону крышки приваривается сто миллиметровая труба;

Берем лист металла и делаем из него верхнюю крышку для котла, в которой создается отверстие для ста миллиметровой трубы. Важно, чтобы впоследствии она двигалась свободно в крышки и при этом не болталась слишком сильно;

И напоследок остается соединить котел и трубу дымохода при помощи хомута, уплотненного асбестом.

Если следовать этим простым наставлениям, создать котел Стропува своими руками – очень простая задача. Для испытания новоиспеченного изделия его достаточно загрузить дровами на треть.
